智慧水務管網新建 + 老舊管網改造落地提綱（布局規劃 + 空間定位 + 管線軌跡專項技術）

適用：市政供水新建管網敷設、老舊管網更新改造、DMA 分區落地、GIS 數字化建檔、漏損管控全流程落地，對標國家管網漏損治理改造規范中華人民共和國國家發展和改革委員會。

第一章 項目總論（落地前置）

1.1 項目目標

1）老舊：淘汰灰口鑄鐵、水泥管等落后管材，壓降管網漏損至 10% 以內，完善一戶一表改造中國政府網； 2）新建：一次完成管網物理建設 + 智能化預埋 + 管線坐標建檔，同步落地三級 DMA 分區； 3）數字化：全量管線精準定位、軌跡入庫，搭建 GIS + 水力模型 + 數字孿生底座。

1.2 范圍劃分

新建片區：新城、新建產業園、新建居民組團市政供水管網；

老舊片區：超年限銹蝕管網、漏損高發老城區、老舊小區支管、二次供水配套管線。

1.3 落地原則

先勘測定位→再布局設計→分區分段施工→軌跡測繪建檔→智慧設備落地→長效運維；老舊優先高漏損、高壓爆管頻發區試點先行。

第二章 管網全域布局規劃（新建 + 改造雙軌布局）

DMA分區管網布局

管網GIS布局圖

2.1 管網層級拓撲布局（主干 / 次干 / 支管三級）

主干管布局 沿城市主干道環狀布設，打通多水源連通，消除單點停水風險；水廠出站、跨路口節點預留調蓄、調壓點位，適配水力平差優化。

次干管布局 串聯片區大型小區、商圈，作為 DMA 二級分區邊界管線，分區進出水口預設流量計、壓力監測井位。

入戶支管布局 小區內部枝狀布設，取消盲端死水管，老舊改造同步理順雜亂私接支管，優化微循環水壓。

2.2 DMA 網格化分區布局（核心落地布局）

三級分區體系（國標落地） 1）一級分區：全城大供水片區（水廠出水總計量）； 2）二級分區：片區組團（街道級，分區邊界設智能閥門 + 總流量表）； 3）三級 DMA 小區：單小區 / 老舊組團（最小計量單元，夜間最小流量 NMF 管控漏損）。

老舊改造：優先對產銷差＞18% 老舊單元拆分 DMA；新建管網隨土建一次性劃定分區邊界。

2.3 智慧點位統籌布局（改造預埋同步施工）

分區邊界：電磁流量計、壓力變送器、水質在線監測儀；

老舊高危管段：預埋噪聲漏損記錄儀、分布式光纖；

關鍵閥門井、拐點：北斗定位基準點，全井位坐標采集。

2.4 壓力分區優化布局

高壓老舊片區增設減壓調流閥；低壓片區連通環網 + 增設小型加壓站，均衡全域管網水壓中國政府網。

第三章 管網空間精準定位技術體系（現狀普查 + 施工定點 + 竣工確權）

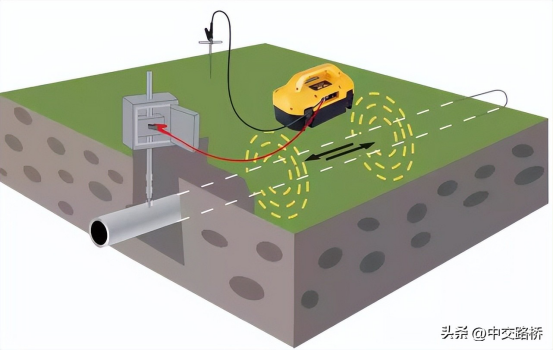

管線電磁定位作業

地下管線點位探測

3.1 老舊存量管線普查定位（改造前置必做）

3.1.1 外露井位定點（閥門井 / 消火栓 / 排氣井）

采用北斗 + GNSS RTK 厘米級定位，單點坐標誤差≤±2cm，采集井位平面坐標、管頂 / 管底高程，同步錄入管材、管徑、敷設年限、權屬信息。

3.1.2 地下隱蔽管線分材質定位方案

金屬管線（鑄鐵 / 鋼管）：RD8100 電磁管線儀，直連法 / 夾鉗法，8kHz、33kHz 頻段，峰值定平面、70% 法測埋深；

帶示蹤線 PE 給水：512Hz 低頻追蹤非金屬管線儀，沿示蹤線連續定點，50m 一個坐標點；

無示蹤非金屬 PE / 砼管：探地雷達 GPR（100MHz 天線）網格化盲探，0.5~1m 網格掃描，雷達剖面反演埋深與走向。

3.1.3 疑難點位復核

信號異常點：釬探 + 局部小探坑開挖核驗，杜絕錯探漏探。

3.2 新建管網施工過程定點

溝槽開挖前：RTK 放樣管線中線、井位坐標；

管道下管后、覆土前：全段采集管線中線坐標、高程，留存竣工原始定位數據。

3.3 特殊管道內定位（非開挖改造）

CCTV 管道機器人、慣性 IMU 管道內測繪，用于內襯修復、非開挖更新管線內部軌跡與坐標采集。

第四章 管線全生命周期軌跡測繪技術（外業采集 + 內業成圖 + 動態更新）

非金屬管線軌跡探測

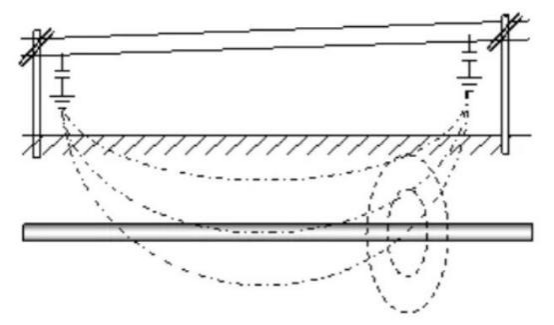

管線磁場軌跡原理

4.1 外業軌跡采集標準

常規直管段：直線每 50m 采集 1 個軌跡坐標點；

彎頭、三通、變徑、穿路節點：每個管件單獨定點；

老舊雜亂支管：加密至 20m 一個軌跡點，完整還原原始敷設走向。

4.2 多技術融合軌跡測繪方案

地面追蹤軌跡：電磁儀連續行走記錄行進軌跡，實時同步北斗坐標，生成管線連續路徑；

地下盲管軌跡：GPR 連續剖面數據拼接，擬合地下管線連續軌跡曲線；

在建新管軌跡：管道敷設全程 GPS 軌跡打卡，施工軌跡與管線物理軌跡一一對應。

4.3 內業軌跡入庫（GIS 標準化）

外業坐標→CAD 矢量化→GIS 管網圖層，每條管線生成空間軌跡矢量線，綁定管材、年限、監測設備等屬性；

老舊圖紙電子化：歷史紙質竣工圖校正坐標，修正圖紙與現場軌跡不符問題，解決 “圖實不符” 通病。

4.4 動態軌跡更新機制

新建 / 改造竣工管線 7 日內完成軌跡更新入庫；日常搶修、改線實時移動端 APP 補錄軌跡，保持 GIS 一張圖實時準確。

第五章 老舊管網改造專項落地細則

5.1 管材替換選型

淘汰：灰鑄鐵、鍍鋅鋼管、水泥石棉管；

優選：球墨鑄鐵（主干）、PE100（小區支管），新建全流程同步預埋管線示蹤線（方便后期定位追蹤）。

5.2 改造分段策略

成片改造：老舊連片小區，整片區 DMA 拆分 + 管線全換 + 一戶一表；

零星改造：爆管頻發孤立管段，微創開挖 + 局部內襯修復，同步補測管線軌跡坐標。

5.3 智慧同步改造

改造施工同步加裝：分區流量計、壓力傳感器、漏損聲學探頭，改造完即接入 SCADA 平臺。

第六章 新建管網同步智慧落地細則

土建預埋：管線敷設同步預埋示蹤線、傳感線纜，避免后期破路加裝；

竣工即建檔：覆土前全段軌跡測繪、坐標入庫，竣工資料同步 GIS 歸檔；

分區一次性落地：規劃階段劃定 DMA 邊界，設備隨管道同步安裝。

第七章 數字化平臺落地（布局 + 定位 + 軌跡數據應用）

7.1 基礎底座：GIS 管網一張圖

全量管線軌跡、點位坐標可視化，DMA 分區邊界圖層化管理。

7.2 水力模型應用

依托管線軌跡與高程數據搭建管網水力模型，模擬水壓、水流、水齡，優化管網布局與調壓方案。

7.3 AI 漏損應用

DMA 流量 + 壓力 + 聲學數據 + 管線軌跡聯動，AI 算法由片區→米級漏點逐級定位，形成預警 - 派單 - 檢漏閉環。

7.4 數字孿生

整合管線空間軌跡、實時監測數據，三維仿真管網運行狀態。

第八章 分階段落地實施計劃

第一階段（勘測期 1~2 月）：資料收集 + 全域管線定位普查 + 軌跡初測 + 現狀漏損摸排 + DMA 初步劃分；

第二階段（設計期 1 月）：管網優化布局 + 分區細化 + 點位布設圖紙；

第三階段（施工落地）：試點先行→分片施工，老舊換管、新建敷設、智能設備同步安裝；

第四階段（測繪建檔）：竣工復測管線定位、全段軌跡入庫、GIS 建庫；

第五階段（運維上線）：平臺聯調、DMA 投用、長效巡檢落地。

第九章 驗收標準（布局 / 定位 / 軌跡三項驗收）

布局驗收：DMA 分區閉合、環網成型、壓力均衡、無盲管死水；

定位驗收：井位坐標誤差≤3cm，隱蔽管線點位核驗率 100%；

軌跡驗收：管線走向、埋深與 GIS 矢量軌跡一致，檔案完整可追溯。
