氣體示蹤法是一種高效、精準的供水管網漏點探測技術，尤其擅長定位傳統聲學方法難以發現的隱蔽漏點。下面將系統地闡述其核心原理、操作流程及應用實踐。

一、理論知識（智慧水務版）

1. 基本原理

氣體示蹤法（氣蹤法）： 向密閉管段注入安全示蹤氣體（水務主流：5%H?+95%N? 氫氮混合氣），氣體隨水流從漏點滲出，向上穿透土壤擴散到地表；用高精度氣體檢測儀沿管道路面掃描，濃度峰值正下方即為漏點。

核心公式（理想氣體）： P瓶V瓶=P管V管 控制注入壓力，避免爆管或擴大漏點。

2. 示蹤氣體選擇（水務標準）

氫氮混合氣（5% H?+95% N?）：首選 ? 無毒、無味、無腐蝕、不可燃（5% 為爆炸下限） ? 氫氣極輕（比空氣輕 14 倍），擴散快、穿透力強 ? 土壤背景幾乎為 0，靈敏度可達 1ppm

氦氣：次選，穩定但成本高，適合高精度場景。

3. 適用場景（智慧水務高頻）

? 非金屬管道（PE/PVC）：聲波法無效，氣蹤法首選

? 深埋管道（1.5–3m）：聲波衰減大，氣體可垂直穿透

? 微小暗漏（滴 / 分鐘級）：傳統法找不到，氣體可累積檢出

? 環境嘈雜（廠區 / 主干道）：不受振動、噪聲干擾

? 智慧水務分區（DMA）：分區隔離后精準定位小區漏點

4. 優缺點（對比傳統聽音 / 相關儀）

（1）優點

定位精度高：±0.3–0.5m，可直接定點開挖

不受材質、埋深、水壓、漏形影響

非開挖、無損檢測，降低開挖成本

可量化漏損（濃度與漏量正相關），支撐智慧平臺分析

（2）缺點

需關閥隔離管段，影響供水（DMA 分區影響?。?/span>

需等待擴散（0.5–2h），不如聲波法即時

大風、大雨天氣不宜（風散、雨溶）

二、標準設備清單（一套即可作業）

1、示蹤氣體鋼瓶：5%H?+95%N?，10L/15MPa

2、氣體注入裝置：減壓閥、流量計、快速接頭（接消火栓 / 閥門）

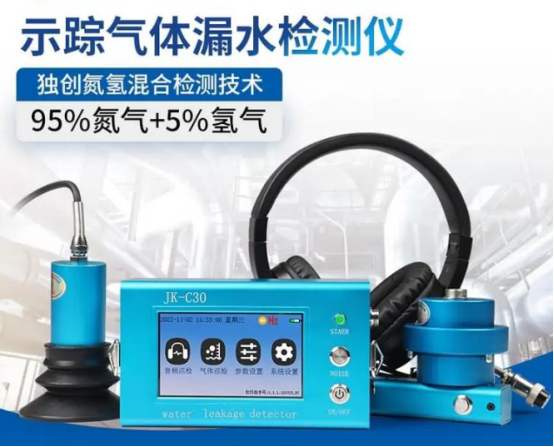

3、高精度氫氣檢測儀：量程 0–1000ppm，分辨率 1ppm，帶 GPS 定位

4、探測探頭：地表掃描探頭 + 土壤鉆孔探頭（深埋用）

5、輔助工具：聽音桿（復核）、卷尺、標記噴漆、記錄表

三、實操演示（分 8 步，現場可直接照做）

步驟 1：資料收集與現場踏勘

調取GIS 管網圖：管徑、材質、埋深、閥門 / 消火栓位置

現場確認：管道路由、路面類型（水泥 / 瀝青 / 泥土）、周邊環境（避開大風 / 雨天）

劃定檢測區間：DMA 分區或疑似漏段（≤800m，過長濃度過低）

步驟 2：管段隔離（關鍵?。?/span>

關閉上下游閥門，完全隔離待測管段

打開最高點排氣閥，排空管內空氣（避免空氣稀釋示蹤氣體）

檢查閥門、接口、水表是否外漏，確保密閉

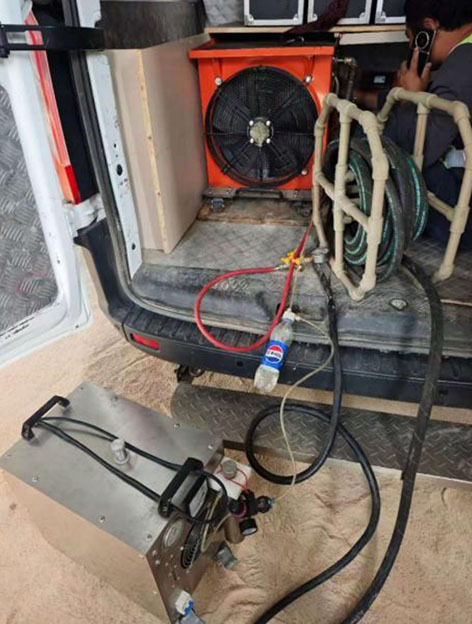

步驟 3：氣體連接與注入

鋼瓶→減壓閥→流量計→消火栓 / 排氣閥接口，氣密連接

設定注入壓力：≤0.3MPa（或工作壓力的 10%），嚴禁超壓

緩慢開閥充氣，邊充邊觀察壓力，穩定后關閉鋼瓶

記錄：注入時間、壓力、氣體量、管段體積

步驟 4：擴散等待（耐心?。?/span>

常規埋深（≤1.5m）：等待 30–60 分鐘

深埋（1.5–3m）：等待 1–2 小時，讓氣體充分穿透土壤

期間可準備檢測路線、調試儀器

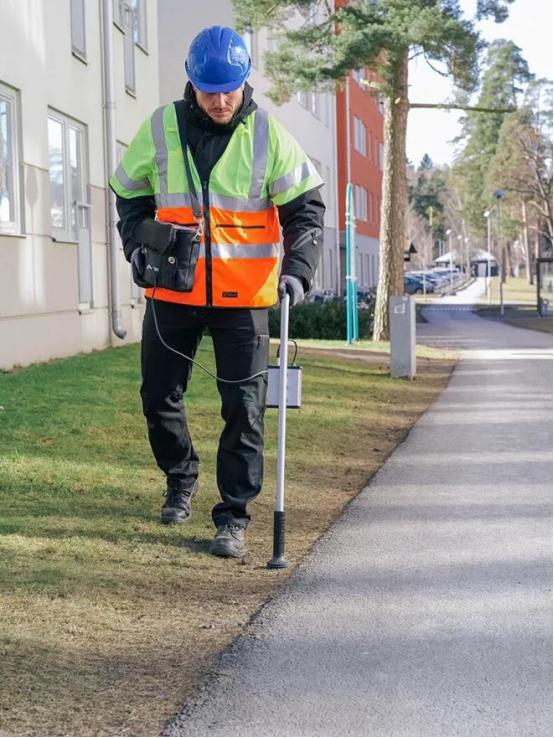

步驟 5：網格化掃描檢測（核心操作）

儀器開機校準：背景值歸零（≤1ppm）

沿管道路由每 0.5 米 1 測點，緩慢行走（約 0.5m/s），探頭貼近地面

讀數記錄：ppm 值 + GPS 坐標 + 路面情況

濃度突升（≥5 倍背景）：加密掃描（0.1–0.2 米間距），圈定峰值區

深埋 / 硬化路面：鉆孔（直徑 20mm，深 30–50cm），插入探頭測土壤氣濃度

步驟 6：漏點精確定位（交叉驗證）

濃度峰值法：最高 ppm 處（通常≥50ppm）正下方為漏點

梯度法：峰值點向四周遞減，中心即漏點

聽音復核：峰值處用聽音桿聽水流聲，確認漏點

標記：用噴漆畫直徑 0.5–1m 圓圈，標注 ppm 值與坐標

步驟 7：開挖驗證與修復

小范圍開挖（1m×1m），確認漏點（破裂 / 接口 / 腐蝕）

修復：補焊、換管、抱箍等

修復后二次充氣復測：濃度歸零，確認無漏

步驟 8：數據上傳智慧平臺

上傳：GIS 坐標、濃度曲線、漏點照片、修復記錄

平臺分析：關聯 DMA 分區流量、壓力數據，評估漏損率、優化管網調度

四、現場演示關鍵要點（避坑）

壓力控制：嚴禁超壓！0.3MPa 足夠，高了會沖大漏點

時間把控：深埋一定要等夠時間，否則測不到

天氣選擇：風力≤3 級、無雨、氣溫 5–35℃最佳

路面影響：水泥 / 瀝青路面擴散慢，需鉆孔或延長等待

背景干擾：避開加油站、化工廠、氫氣生產區，背景高會誤判

五、智慧水務集成（進階）

GIS 聯動：檢測數據自動標注在管網 GIS 地圖，形成漏點熱力圖

DMA 分區管理：分區隔離→充氣→檢測→修復→復測，閉環控漏

AI 輔助判讀：平臺自動分析濃度曲線，智能識別峰值、排除干擾

漏損量化：濃度值與漏量建立模型，估算漏損水量，支撐績效考核

六、常見問題與處理

無讀數 / 低濃度：管段未密閉、注入壓力不足、等待時間短、路面過厚 → 重新密封、升壓、延長等待、鉆孔

多處高濃度：管段多漏、接口外漏、土壤裂隙 → 分段隔離、逐個排查

背景值高：附近有氫源、儀器未校準 → 換檢測時間、重新校準

一句話總結：氣體示蹤法 = 安全氣體 + 精準探測 + 智慧定位，是智慧水務解決疑難暗漏、非金屬管、深埋管的核心技術，定位準、效率高、成本低。
